Descripción
Las válvulas de presión/vacío se utilizan para evitar que el tanque se dañe tras el exceso de presión interna o de vacío, y para reducir la evaporación del contenido del tanque hacia la atmósfera evitando el venteo libre.
Los tanques de almacenamiento se presurizan cuando el líquido es bombeado al interior del tanque debido a que el vapor interno se comprime mientras sube el nivel, o también con temperaturas elevadas ya que los gases existentes se expanden.
Asimismo, las condiciones de vacío se dan cuando se extrae líquido del contenedor o cuando la temperatura disminuye. Una buena calibración en los discos de presión vacío evitará que la estructura del tanque se dañe tras el exceso de presión interna o vacío.

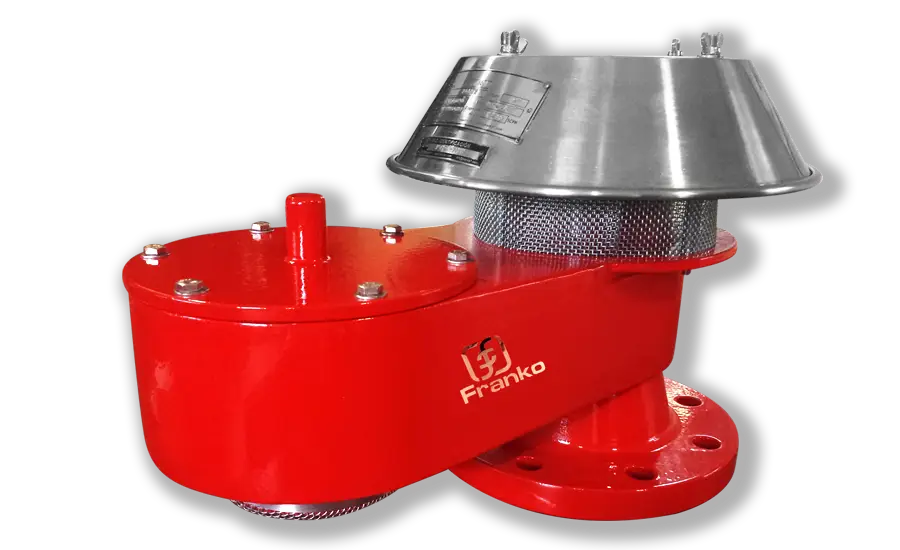

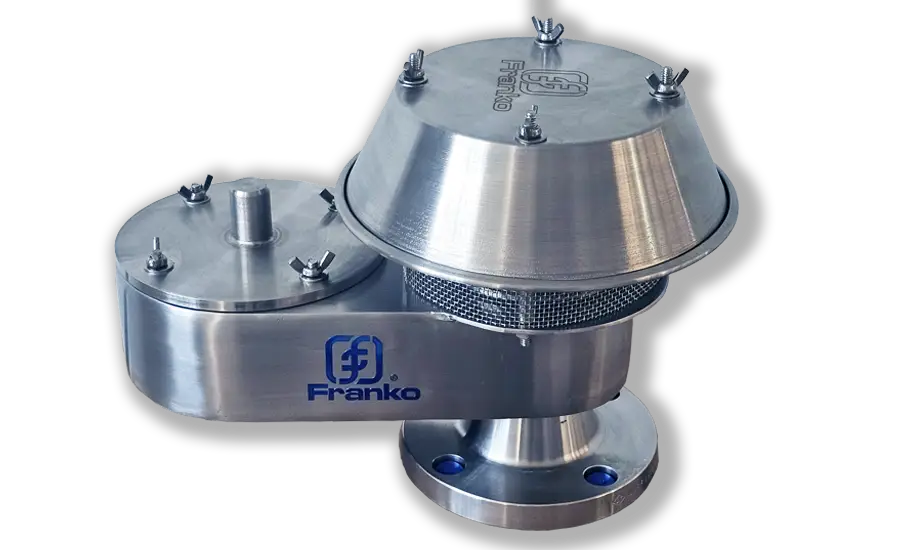

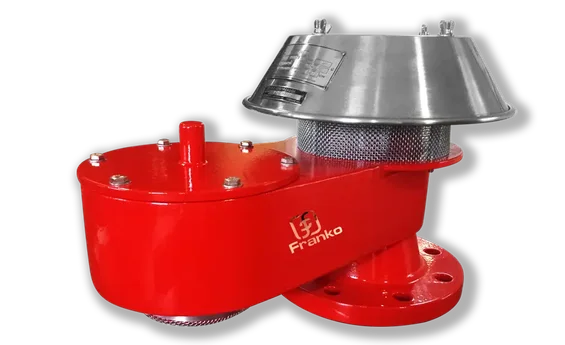

En nuestra empresa nos preocupamos por que la calidad de nuestros productos cumpla con los estándares y normas internacionales, por ello la serie Franko 1000 ha sido diseñada, fabricada y probada conforme lo establece ISO 28300 e ISO 5209 en su última edición.
Aplicaciones
Trabajan en contenedores y tanques de almacenamiento (incluyendo los de techo flotante) que almacenan líquidos. Son usadas extensamente en la industria química, petroquímica, alimenticia y farmacéutica.
Funcionamiento
Las válvulas de presión vacío cuentan con dos discos para regular la presión y el vacío del tanque.
- Presión: Mientras la presión en el tanque se incrementa el disco de vacío permanece cerrado.
- Liberación: Cuando la presión calibrada es alcanzada, el disco de presión se levanta liberando los vapores a la atmósfera.
Características Técnicas
| Medidas | 2, 3, 4, 6, 8, 10, 12 pulgadas |
|---|---|
| Material de Fabricación | Aluminio, Acero al carbón, Ac. Inox 304, 316, Polipropileno (PP) |
| Conexión | Brida 150# (FF, RF). Rosca NPT y Clamp para ciertos modelos |
| Rango de Calibración | 1” H2O hasta 15 PSIG (pregunte por los modelos) |
Características Especiales
- Mecanismo de alivio de presión patentado *(MX/f/2007/00281)*
- Abertura fácil para una rápida inspección y mantenimiento
- Calibración especial dependiendo de la presión de su tanque
- Calibradas en banco de prueba con instrumentos de medición avalados por el **CENAM**; prueba de fuga superior a los parámetros de la norma **ISO 28300**
- Se entrega con certificados de calidad de materiales **ASME** y certificado de prueba de punto de ajuste y fuga **ISO 28300**
- Capacidad de flujo en presión y vacío certificada por laboratorios **SRC** bajo estándares **BIPM** con trazabilidad **NIST** (hasta 12 pulgadas)
- Asiento flotante único en su tipo que conserva al máximo los gases; diafragma de **PTFE** que opera bajo las condiciones más extremas
