Aplicaciones
Utilizadas en tanques y contenedores que almacenan solventes inflamables y volátiles.
Características Especiales
- Ventilación eficiente directamente a la atmósfera.
- Ajustes de presión logrados mediante un mecanismo de carga de peso.
- El diseño con bisagras y contrapeso permite ajustes de presión más altos.
- Los puntos de ajuste tienen una precisión de +/- 3 % en todo el rango de alivio de presión.
- El diseño de la tapa proporciona un acceso conveniente al tanque.
- El diafragma plano y liso con película de PTFE crea un sello de aire flotante.
- Unidad ligera para un fácil manejo durante la inspección y el mantenimiento.
- La tapa con bisagra permite un fácil acceso al tanque a través del área del asiento.
Características Técnicas
| Medidas | 16, 18, 20, 24 pulgadas |
|---|---|
| Cuerpo | Aluminio, acero al carbón, Ac inox 304 o 316 |
| Conexión | Brida API 650 (20 y 24) o acompla brida ANSI en todas las medidas |
| Calibración | de 1 a 6 oz/in2 dependiendo del tamaño |
Descripción

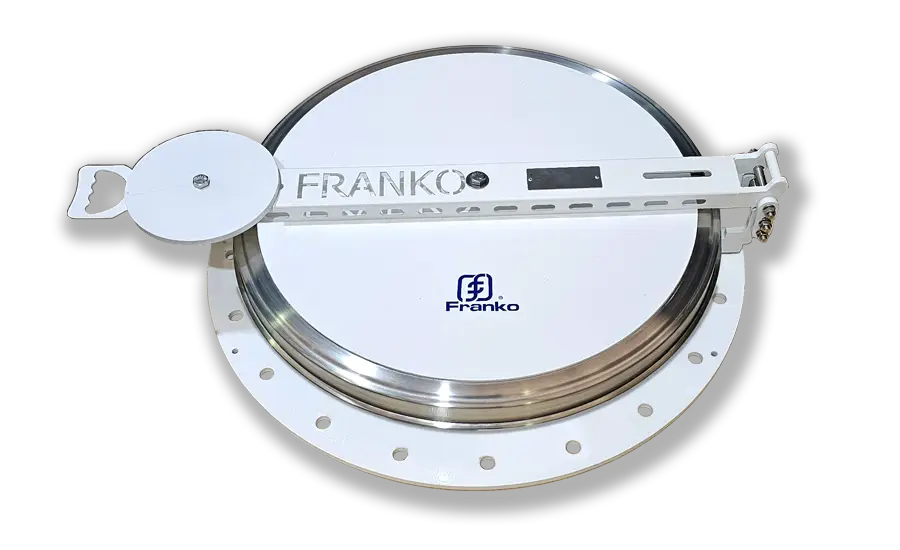

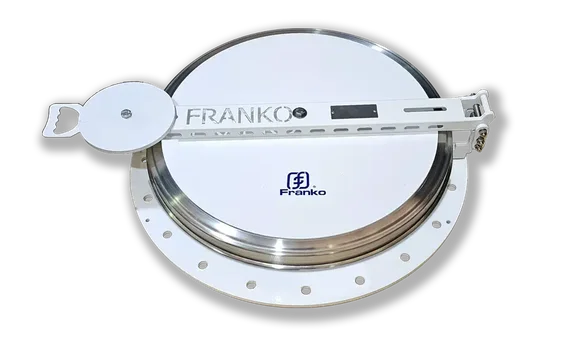

Las ventilas de emergencia FRANKO Serie 3015 han sido diseñadas acorde con la norma API 2000, este instrumento actúa como válvula de seguridad aliviando el exceso de presión dentro del tanque y anulando la posibilidad de explosión en caso de incendio. Otra función que ofrecen, es facilitar el acceso rápido al tanque para inspección y mantenimiento.
Funcionamiento
En situaciones de emergencia (incendio del tanque), la unidad está diseñada para abrirse sobre su bisagra y proporcionar un alivio de presión superior al de los respiraderos convencionales.
El diseño abisagrado permite el uso de un contrapeso principal de palanca, lo que permite alcanzar ajustes de presión superiores a los disponibles en otros respiraderos de peso muerto de tamaño similar. El diseño también facilita el acceso a través de la boca de acceso para la inspección y el mantenimiento del tanque
